Hustler 6BTV

Verticale 6bandes HF (80/40/30/20/15/10)  / 1iere installation Juillet 2009

Apres deux mois de réflexion sur l’achat d’une verticale multi-bandes
mon choix c’est porté sur la 6BTV de chez Hustler distribuée par DXengineering USA.

Quelques jours auparavant un tube en galvanisé a été entérré dans le jardin
à une profondeur de 1m10 avec l’aide d’Arthur :

stat_6btv_001

stat_6btv_002

La carton de la fameuse verticale :

stat_6btv_003

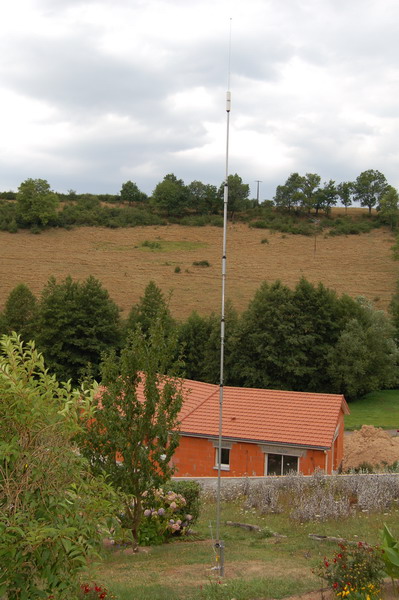

L’antenne à été montée le 27/07/09 avec l’aide indispensable de Pierre :

stat_6btv_004

Mais accord impossible sur la plupart des bandes sans plan de sol

malgré la notice du fabriquant qui indique « avec ou sans radians »

Fin aout apres de tres nombreux essais je trouve enfin un compromis avec les radians :

1/4@20m  (8×5,03)
1/4@15m  (4×3,37)
1/4@10m  (8×2,52)

Soit 20radians, 74m

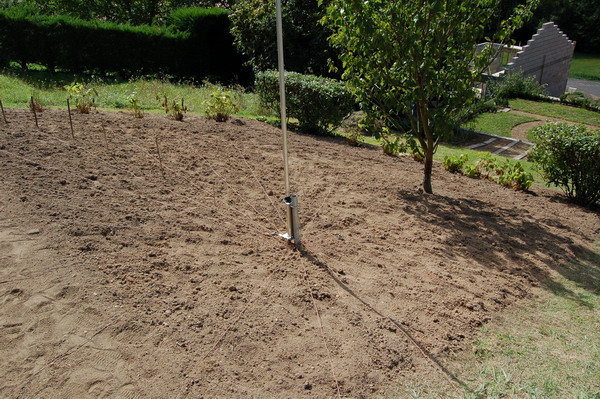

Mais les trappes seront a regler car plusieurs bandes sont a 2.5 de ros :

stat_6btv_005

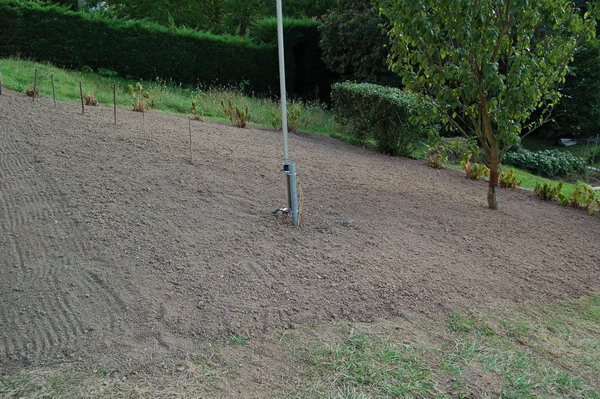

Radians entérrés (merci Papa!) :

stat_6btv_006

Apres avoir passé quatres jours a regler les trappes (le fait d’avoir re-siliconé avait perturbé les réglages)

le 24/09/09 l’antenne est enfin opérationnelle :

stat_6btv_swr

Ci-dessous gros plan sur l’embase, avec liason radians et piquet de terre :

stat_6btv_007

Gros plan sur le résonateur 80m (1.1 / 3640khz) et les trappes 30 et 20m :

stat_6btv_008

Ci-dessous voilà l’antenne une fois les réglages terminés :

stat_6btv_009

Liens utiles :

Hustler by new-tronicsDxengineeringEham.net

9 Responses to Hustler 6BTV

  1. F0FVJ says:

    belle Antenne!!!
    bon DX avec alors
    73’s cordial Allain

  2. Paul F5HO says:

    Bonjour
    J’aurais quelques renseignements à demander a F4FRF au sujet du réglage de cette antenne
    mais je n’ai pas trouvé le moyen de le contacter par le net ou autres.
    73 Paul

  3. F4FRF says:

    Message bien recu cher Paul
    Mail envoyé en privé.
    73s

  4. Claude says:

    Bonjour, je viens d’aquerir la 5BTV je commance le montage
    quel longueur de coax utlisez vous ?
    vous l’avez haubané?

    quel trafic ?

    Claude F4FMB

    73QRO

  5. F4FRF says:

    Bonjour,

    Félicitations pour cet achat 🙂
    J’ai 36m de coaxial
    Antenne non haubanée (piquet de 1m10)
    Coté trafic:
    80m très limité
    40m bon résultats sur (France/europe/USA/FM)
    20/15/10: très satisfait avec de nombreux DX a plus de 10000kms
    73s QRO

    Christophe F4FRF

  6. F5SJF says:

    Bonsoir, avez vous plus d’explications sur le réglage des trappes. Avez vous réassembler toute l’antenne à chaque réglage? Comment avez obtenu le creux? En montant, en descendant la self dans la trappe? Merci pour les précisions si vous voyez mon message.
    Cordiales 73 F5SJF Jérôme

  7. F4FRF says:

    Bonjour,

    Désolé pour la réponse tardive
    Effectivement en montant ou descendant les trappes (largeur de bande non modifiable), on déplace la bande passante
    mais il n’est pas nécessaire de désassemblé l’antenne a chaque fois
    Des que possible j’essaierai de mettre a dispo des fichiers

    73s

    Christophe F4FRF

  8. JEAN says:

    Bonjour, je viens d’acquérir la 5BTV très bonne antenne merci

  9. F4FRF says:

    Merci Jean
    Au plaisir de croiser les « BTV » sur les airs
    Christophe
